تنظیم کننده ولتاژ بدون تماس ولتاژ 3 فاز 50 Kva Avr تنظیم ولتاژ خودکار

جزئیات محصول:
محل منبع: شانگهای، چین
نام تجاری: Ewen Power
گواهی: CE, ISO:9001
شماره مدل: ZPW-50KVA
پرداخت:
مقدار حداقل تعداد سفارش: 1 کامپیوتر
قیمت: Negotiation
جزئیات بسته بندی: چوبی مورد
زمان تحویل: با توجه به مقدار
شرایط پرداخت: T/T, وسترن یونیون
قابلیت ارائه: 150 قطعه در هر ماه

اطلاعات تکمیلی

نام محصول: تثبیت کننده تماس با ما نمونه محصول: ZPW-50KVA
فرکانس رتبه بندی شده: 50 ~ 60Hz دارای ظرفیت: 50kVA
ولتاژ ورودی: 304 ~ 456V ولتاژ خروجی: 380V
دقت خروجی: ± 2٪ یا 1٪ نرخ پاسخ: &lt;30ms</span>
برجسته:

تثبیت کننده ولتاژ سروو صنعتی

,

تنظیم کننده ولتاژ صنعتی

توضیحات محصول

تنظیم کننده ولتاژ بدون تماس ولتاژ 3 فاز 50 Kva Avr تنظیم ولتاژ خودکار

1. مشخصات محصول

به این نوع محصول تثبیت کننده بدون تماس یا تثبیت کننده بدون تماس گفته می شود. این می تواند سه مرحله یا تک فاز باشد. این محصول در اینجا سه ​​فاز یک است که ولتاژ ورودی 304V تا 456V در حالیکه ولتاژ خروجی 380V است. ولتاژ ورودی و ولتاژ خروجی هم بر اساس نیاز شما قابل تنظیم است. این محصول برای تثبیت ولتاژ بسیار سریع پاسخ می دهد ، که فقط به کمتر از 30 میلی متر برای کمک به تثبیت ولتاژ نیاز دارد. قطعات اصلی آن شامل ترانسفورماتورهای ایزوله ، تخته های مدار ، ماژول های کنترل شده سیلیکون ، نمایشگر LCD و سایر قطعات ضروری است. دقت خروجی آن از 1٪ تا 3٪ قابل تنظیم است.

2. مشخصات محصول



درباره ظرفیت دارای رتبه بندی

10KVA 20KVA 30KVA 40KVA 50KVA
60KVA 70KVA 80KVA 90KVA 100KVA
120KVA 150KVA 180KVA 200KVA 250KVA
300KVA 400KVA 500KVA 600KVA 800KVA

درباره ورودی
دارای ولتاژ ورودی 3 * 380VAC (3 مرحله + N)
محدوده ولتاژ ورودی 380V ± 20٪
فرکانس رتبه بندی شده 50Hz-60Hz

درباره خروجی
ولتاژ خروجی ولتاژ 3 * 380VAC (3 مرحله + PE)
دقت خروجی ± 2٪
ضریب قدرت > 80٪
بهره وری > 98٪
زمان پاسخ <30ms
تأخیر در خروجی <5s
تحریف موج نیل

درباره توابع حفاظت
ولتاژ بیش از حد هنگامی که ولتاژ خروجی 10٪ بیشتر از حد مجاز باشد ، تثبیت کننده به طور خودکار خاموش می شود
ولتاژ زیر ولتاژ هنگامی که ولتاژ خروجی 15٪ کمتر از حد مجاز است ، تثبیت کننده به طور خودکار خاموش می شود
بیش از بار وقتی جریان خروجی بیش از جریان نامی است ، تثبیت کننده به طور خودکار خاموش می شود
جابجایی فاز هنگامی که سه مرحله جابجا شد ، تثبیت کننده متعاقباً زنگ و قدرت را خاموش می کند
فقدان فاز هنگامی که ولتاژ سه فاز فاقد یک pahse باشد ، تثبیت کننده زنگ را به صدا در می آورد و متعاقباً قدرت را خاموش می کند
مدار کوتاه هنگامی که تجهیزات بارگیری در یک اتصال کوتاه هستند ، برق به طور خودکار خاموش می شود

درباره LCD Dispaly
ولتاژ ورودی نمایش زمان واقعی ولتاژ منبع تغذیه برق
ولتاژ خروجی سرقت ولتاژ خروجی تثبیت کننده در زمان واقعی
جریان خروجی نمایش زمان واقعی جریان خروجی تثبیت کننده
حالت کار تثبیت ولتاژ ، بای پس ، ولتاژ بیش از حد ، زیر ولتاژ و غیره

درباره محیط کار
دمای کار -10 ℃ 40
رطوبت کار 20٪ -90٪
ارتفاع کار <1000m

3. اجزای اصلی و توابع

اول ، ترانسفورماتورهای ایزولاسیون: یک تثبیت کننده سه فاز بدون تماس دارای حداقل 9 ترانسفورماتور ایزوله است ، که در جبران ولتاژ برای کل مدارها نقش مهمی دارند.

دوم ، مدارهای مدار: آنها مدارهای مجتمع پیشرفته ای هستند که دارای سرعت سریع انتقال و عملکرد صدا هستند.

سوم ، ماژول های کنترل شده سیلیکون: به تنظیم ولتاژ بدون سر و صدا کمک می کند.

چهارم ، کنتاکتور AC: اگر بیش از حد ولتاژ یا بیش از حد بار باشد ، به سرعت پاسخ می دهد.

پنجم ، محفظه آهن: از كل قسمتهای تثبیت كننده محافظت می كند و این باعث می شود عمر طولانی تر تثبیت كننده تسهیل شود.

سرانجام ، بخش های کوچک بسیاری نیز وجود دارد که نقش مهمی در کمک به استابلایزر برای کار به طور عادی برای مدت طولانی دارد.

4. برنامه های کاربردی

① تجهیزات CNC

-دستگاه برش لیزر

③ تجهیزات SMT

④ دستگاه پزشکی

stations ایستگاه های راه آهن

ations ایستگاه های مترو

⑦ و جاهای دیگر که نیازی به لرزش گیر ندارند.

5- عملیات صحیح

the در ابتدا از لرزشگیر و تجهیزات الکتریکی خاموش کنید.

w سیمها را مطابق نشانه های موجود در سیم کشی وصل کنید.

the قدرت تثبیت کننده را روشن کنید و تثبیت کننده وارد وضعیت چک کردن خود شود.

after بعد از اینکه ولتاژ ورودی در دامنه ولتاژ ورودی است ، تجهیزات خود را روشن کنید.

appl لوازم خانگی یا تجهیزات صنعتی خود را به صورت متوالی روشن کنید.

if در صورت عدم استفاده از تثبیت کننده ، برق را خاموش کنید.

6. نمایش جزئیات

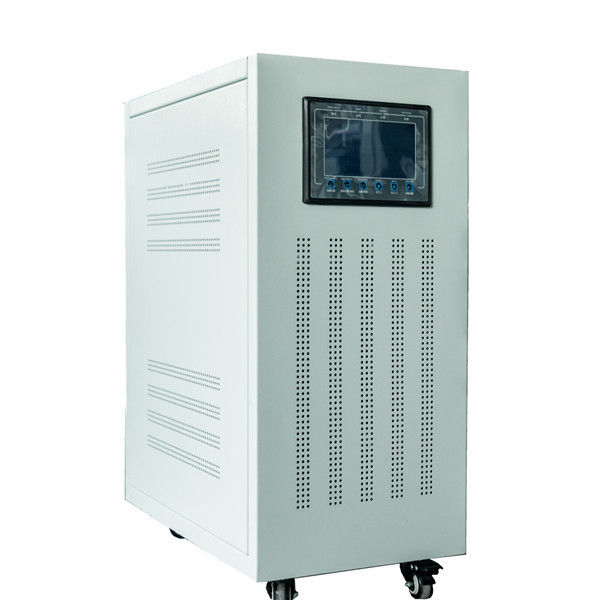

این نمایشگر LCD است. در این تصویر می بینید که عملکردهای مختلف آن دکمه ها وجود دارد و همچنین می توان ولتاژ ورودی و خروجی را روی صفحه نشان داد.

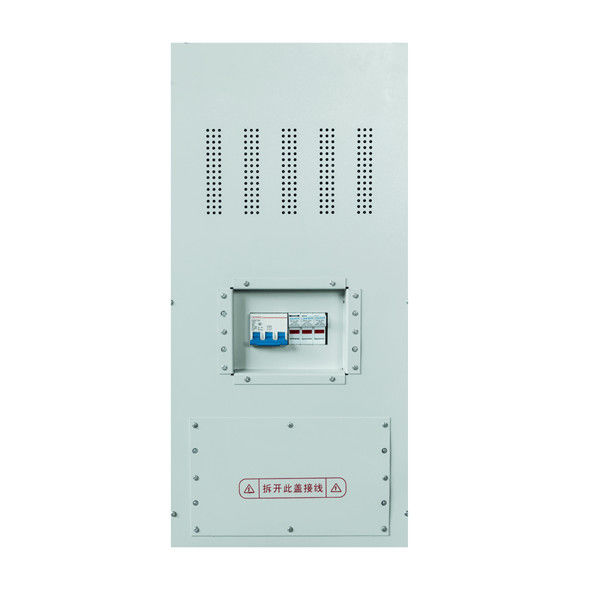

این سوئیچ پشت محفظه آهنی تثبیت کننده است.
